無人機零件 STL 產生器
依你的馬達孔距、機臂尺寸和相機角度製作槳護罩、起落架腳和運動相機支架。每個零件都有平整的列印面，孔洞都比標稱尺寸大 0.2 mm。
使用方式
- 1
挑選零件
槳護罩、起落架腳或相機支架：模型庫裡有 7 個現成的起始設計，適用 3、5 和 7 吋螺旋槳，有卡扣式或綁帶式腳架，以及綁帶式或螺絲固定式支架。
- 2
輸入你的尺寸
槳護罩要填螺旋槳尺寸、馬達螺絲孔距和螺絲規格；腳架要填機臂寬度和厚度；相機支架要填傾角、叉數和固定方式。
- 3
檢查預覽
確認輻條都在螺旋槳下方、卡扣符合機臂，而且相機往後仰的角度就是你飛行時用的角度。
- 4
下載並列印
下載 STL，用 PETG 或 PLA 平放列印，不需要支撐。

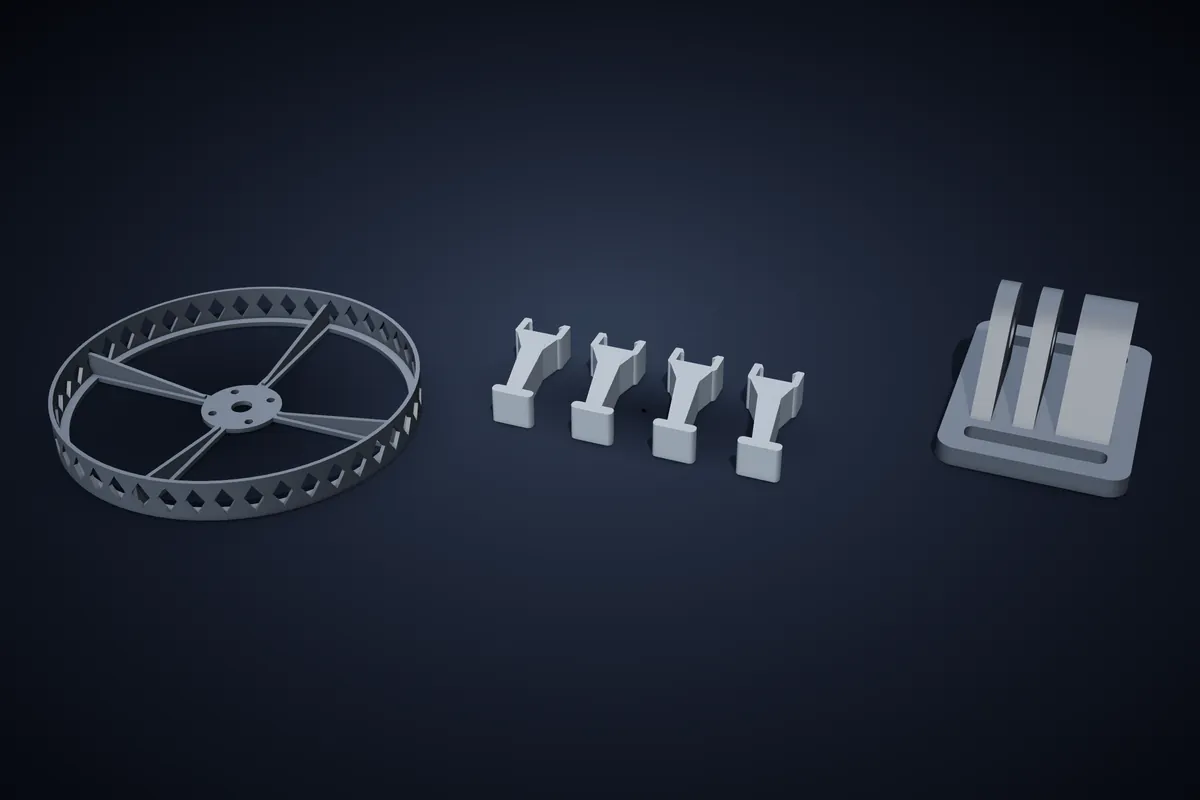

模型庫裡的 7 款無人機零件
每一款都是 3 種參數化零件中某 1 種的一組起始數值，所以 3 吋護罩和 7 吋護罩是同一個護罩，只是數值不同。
- 3 吋槳護罩
- 適用 3 吋螺旋槳、12 × 12 mm M2 馬達孔距（2.2 mm 孔），3 根輻條。
- 5 吋槳護罩
- 適用 5 吋螺旋槳、16 × 16 mm M3 孔距（3.2 mm 孔），菱形格柵外環和 4 根加肋輻條。
- 7 吋槳護罩
- 適用 7 吋螺旋槳、28xx 級馬達的 16 × 16 mm M3 孔距，適合長航程機。
- 卡扣式無人機起落架腳
- 4 支卡上去的腳，適用 12 × 5 mm 扁平機臂，長 35 mm，附平底腳墊。
- 綁帶式無人機起落架腳
- 4 支腳，透過 10 mm 槽孔以綁帶或束線帶固定在最寬 16 mm 的機臂下方，附球形腳。
- 綁帶式無人機運動相機支架
- 3 叉，附 M5 螺帽槽，後仰 25°，以 20 mm 電池綁帶固定在上板。
- 螺絲固定式無人機運動相機支架
- 2 叉，傾角 30°，以 2 顆間距 20 mm 的 M3 螺絲鎖在機架上。
可以調整的項目
決定零件是否合用的每個尺寸都是參數，所以你只要量自己的無人機，不必到處找別人做給他自己機子的檔案。
- 槳護罩
- 螺旋槳尺寸 2 到 7 吋、與槳尖間隙 2 到 10 mm、外環高度 8 到 40 mm、6 到 30 mm 的方形或圓形螺絲孔距、螺絲規格 1.4 到 3 mm、中心孔最大 14 mm，以及 3 或 4 根輻條。
- 輻條與加強肋
- 設定螺旋槳離底板的高度，加強肋就會保持在它下方 3 mm；加強肋從馬達鐘罩外側開始，鐘罩直徑由你輸入（10 到 40 mm）。
- 起落架腳
- 機臂寬度 4 到 30 mm（卡扣比它寬 0.2 mm）、機臂厚度 2 到 12 mm、綁帶寬度 3 到 20 mm、腳長 10 到 80 mm、外張角 0 到 25°、腳墊或球形腳，一盤可排 1 到 4 支腳。
- 相機支架
- 2 或 3 叉、傾角 0 到 40°、可穿 10 到 30 mm 綁帶的槽孔，或 2 顆間距 12 到 60 mm 的機架螺絲、叉片厚度和間距，3 叉支架另有 M5 螺帽槽。
用 0.4 mm 噴嘴列印無人機零件
會受到撞擊的零件用 PETG 比較好；試裝可以用 PLA。這些零件都不需要支撐。
孔洞會比標稱螺絲尺寸大 0.2 mm，所以 M3 螺絲不用鑽孔就能穿過 3.2 mm 的孔。
- 槳護罩
- 以馬達底板和底部凸緣平放列印。菱形窗孔的頂部是尖的，所以格柵印得很乾淨。護罩夾在馬達和機臂之間，所以馬達螺絲要用長 2 mm 的。
- 起落架腳
- 側面朝下平放列印，讓卡扣和腳的層紋都是最強的方向；一組腳可排在 1 盤上。
- 相機支架
- 以底座平放列印；叉片的螺絲孔是水滴形，不加支撐也能保持圓形。
常見問題
槳護罩裝得上我的馬達嗎？
把螺絲孔距（方形邊長或圓形直徑）、螺絲規格和馬達直徑設成和你的一樣即可。模型庫的起始值是 3 吋螺旋槳用 12 × 12 mm M2 孔距，5 和 7 吋螺旋槳用 16 × 16 mm M3 孔距。
需要更長的馬達螺絲嗎？
需要。護罩底板夾在馬達和機臂之間，所以要用比你現有的長約 2 mm 的馬達螺絲。
該用哪種線材？
會碰到摔機和重落地的零件用 PETG；試裝用 PLA 就可以。壁厚兩種線材都適用。
相機支架適合我的運動相機嗎？
這是通用的 2 叉或 3 叉支架，叉片 3 mm，有給 M5 螺絲用的 5.2 mm 孔。叉片厚度、間距和螺絲規格都可以調整。
可以販售我印出來的零件嗎？
Pro 以上的方案提供商業授權，涵蓋列印成品，而模型庫屬於 Ultra 方案。數位檔案本身則不得再散布。
哪個方案包含無人機零件？
它們屬於 Ultra 方案中的參數化物件模型庫，Ultra 也包含 Pro 的所有功能。
